19-Zoll Technik: Was es mit dem Maß aller Dinge bei Gehäusen auf sich hat
Zuletzt aktualisiert am 02. Februar 2026
Warum ist Zoll das Maß so vieler Dinge?
Der Zoll ist bis heute ein zentrales Maß in vielen technischen Bereichen. Einen Daumen breit oder ein Zwölftel eines Fußes, so lang ist ungefähr das, was man unter einem Zoll versteht. Das heißt knapp 2–3 cm. Ganz genau wurde erst 1959 festgelegt, wie lange denn nun ein Zoll ist. Heraus kam ein Maß von exakt 2,54 cm.
Nicht nur Jeansgrößen, sondern vor allem Displaygrößen, Lautsprecherdurchmesser, Elektronikgehäuse und viele weitere elektronische Komponenten werden bis heute meistens in Zoll (engl. Inch) angegeben.
Equipment aus der Veranstaltungsbranche. Modular aufgebaut, leicht austauschbar und gut verstaut.
In vielen technischen Bereichen sind exakt 19 Zoll das Maß aller Dinge. Das ist nicht nur bei Serverschränken voller Elektronik der Fall, sondern beispielsweise auch in der Veranstaltungs-, Medizin-, Steuerungs- und Regeltechnik.
Der Grund dafür liegt in der Standardisierung: Einheitliche Maße ermöglichen es, elektronische Komponenten flexibel zu kombinieren, auszutauschen und systemübergreifend einzusetzen.
Grund genug, die Basics der 19-Zoll-Technik in diesem Beitrag ein bisschen genauer zu erläutern.
Was verbirgt sich hinter dem 19-Zoll Standard?
Der 19-Zoll-Standard beschreibt ein klar definiertes Maß- und Aufbausystem für modulare Elektronik. Bereits der Begriff „Standard“ lässt vermuten, dass Daumenmaße bei der 19-Zoll Technik schon längst ausgedient haben.
Heutzutage regelt die Normenreihe IEC 60297 der International Electrotechnical Commission millimetergenau, wie ein 19-Zoll-System aus Leiterplatten, Baugruppen, Baugruppenträger und Racks (Gestellen) aufgebaut werden sollte.
Das kleine Abmessungs-Einmaleins der 19-Zoll-Technik
Die Grundlage der 19-Zoll-Technik sind exakt definierte Maße. Genau 482,6 mm und damit exakt 19 Zoll breit darf die Front des Baugruppenträgers inklusive der Befestigungsflansche sein, damit sie die Anforderungen der 19-Zoll-Technik erfüllt.
Dank dieser einheitlichen Standardbreite lassen sich problemlos Baugruppenträger mit den unterschiedlichsten Funktionen übereinander in einen 19-Zoll-Schrank einbauen.
Bei der 19-Zoll-Technik dreht sich daher zunächst vieles um die passenden Maße:
Mit Teilungseinheiten (TE) oder Horizontal pitch (HP) wird angegeben, wie breit eine Baugruppenträgeröffnung ist. Eine Teilungseinheit ist dabei exakt 5,08 mm lang.
Eine Höheneinheit (HE), auch als Unit (U) bezeichnet, ist dagegen exakt 44,45 mm hoch. Die Höhe eines Baugruppenträgers wird in Vielfachen der Höheneinheit gemessen.
Selbst für Elektronikneulinge ist mit diesem Wissen das Lesen der Produkttabellen von 19-Zoll-Gehäusen kein Problem mehr.
Die Ebenen des 19-Zoll-Aufbausystems
Der Aufbau eines solchen 19-Zoll-Systems folgt dabei einem simplen Baukastenprinzip mit mehreren Ebenen.
Die erste Ebene bilden die Leiterplatten. Dann folgen die Baugruppen, die Baugruppenträger und schließlich finden alle vorherigen Komponenten ihren Platz im Schaltschrank oder wie in unserem Fall in einem schicken Tischgehäuse.
Aufbau eines 19-Zoll-Systems mit Leiterplatte, Baugruppe, Baugruppenträger und Tischgehäuse (Bild: merath metallsysteme GmbH)
Ebene 1: Elektronische Bauelemente auf Leiterplatten (Leiterkarte, Platine)
Die Leiterplatte bildet das Herzstück jedes elektronischen Geräts. Oder je nach Anwendung auch gleich mehrere davon.
Auf ihnen werden die einzelnen elektronischen Bauteile befestigt und mit Leiterbahnen aus zumeist einer dünnen Kupferschicht verbunden. So können nun die elektrischen Signale, die beim Anklicken eines Bedienfeldes oder Umlegen eines Bedienknopfes entstehen, weitere Aktionen auslösen.
Es ist einiges los auf der Platine (Hintergrund Foto erstellt von xb100 – de.freepik.com)
Seit den 70er-Jahren kommen Leiterplatten im Europakartenformat in vielen Anwendungen zum Einsatz. Die Einschubgrößen bei 19-Zoll-Racks und anderen Gehäusen sind daher standardmäßig oft auf Europa- oder Doppel-Europa-Karten ausgelegt.
Mit der Größe Europas von knapp 10,5 km² können es die Abmessungen der Europakarte selbstverständlich nicht aufnehmen. Zumindest die beiden Anfangsziffern sind dieselben (Vielleicht können Sie auf die Eselsbrücke mal noch zurückgreifen, falls sie als Telefonjoker in einer bekannten Fernsehsendung eingesetzt werden 😉).
Eine Europakarte in 3 HE misst 100 mm × 160 mm und wird an der Schmalseite kontaktiert.
Das doppelte Europakarten-Format in 6 HE misst 233,35 mm × 160 mm und wird an der Breitseite kontaktiert
Und ist Ihnen bei den Maßen etwas aufgefallen?
Sie haben bestimmt gemerkt, dass eine Europakarte im 3-HE-Format rechnerisch etwas niedriger ist als drei Höheneinheiten.
Diese Differenz ist kein Zufall, sondern sorgt für ausreichend Einbauplatz. So passt die Leiterplatte inklusive Einschub, Verriegelungshebeln und Führungsschienen exakt in einen Baugruppenträger der Größe 3 HE.
Nach so viel Maßen schauen wir uns doch mal den Einbau der Leiterplatten genauer an.
Ebene 2: Baugruppen
Erhält eine Leiterplatte eine Frontplatte und passende Steckverbinder, spricht man von einer Steckbaugruppe.
Gerade in komplexeren elektronischen Anwendungen finden mehrere Leiterplatten und folglich Steckbaugruppen ihren Platz in einem System.
Eine weitere Variante zum Einbau von Leiterplatten ist die Verwendung von Metallkassetten. Diese werden wie Steckbaugruppen in einen Baugruppenträger eingeschoben und nehmen eine oder mehrere Leiterplatten im Inneren auf.
Allerdings bei diesen Komponenten eines 19-Zoll-Systems spielen die definierten Teilungseinheiten eine zentrale Rolle. Soll eine Baugruppe in einen 4TE großen Bauraum passen, muss die Frontplatte entsprechend kleiner ausgeführt werden als der verfügbare Einbauraum.
Ebene 3: Baugruppenträger
Der Baugruppenträger (häufig mit BGT abgekürzt) ist das zentrale Bindeglied eines 19-Zoll-Systems. Und sein Name gibt bereits den entscheidenden Hinweis auf die zu erfüllende Funktion.
Er nimmt die einzelnen Steckbaugruppen und Kassetten auf und sorgt über Führungsschienen für sicheren Halt. Alle Steckerkontakte und Verbindungen der Baugruppen untereinander werden von der Backplane (Rückwandbus) aufgenommen.

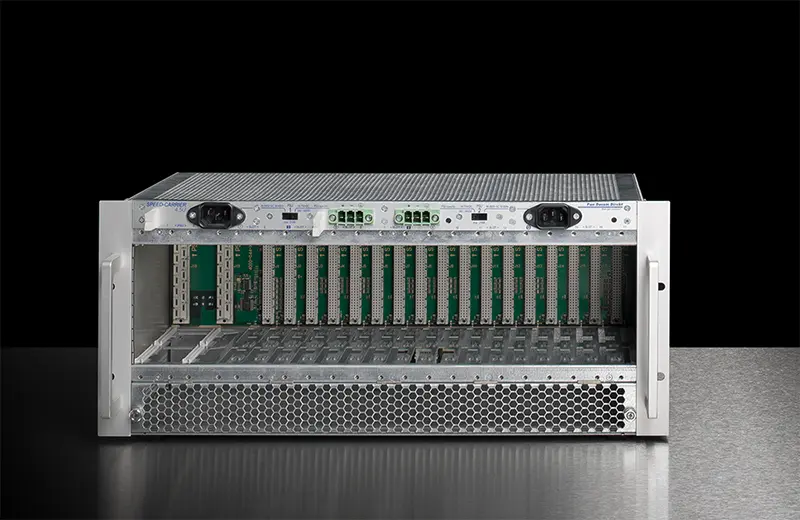

Im Baugruppenträger mit Lüfterschublade fehlen nur noch die eingesetzten Steckbaugruppen
Auch beim Baugruppenträger kommt es auf exakte Maße an. Seine Frontbreite beträgt inklusive Montagemöglichkeiten genau 482,6 mm. Der nutzbare Einbauraum von 426,72 mm bietet Platz für maximal 84 Baugruppen mit jeweils 5,08 mm Breite. Die Höhe des Baugruppenträgers wird passend zur Höhe der Steckbaugruppen gewählt.
Und so ein Baugruppenträger kann noch einiges mehr als nur Baugruppen aufzunehmen. Richtig bestückt sorgt er auch gleich für die Abschirmung von Störstrahlungen und somit für die reibungslose Funktion der Elektronik. Wie das Ganze genau funktioniert, lässt sich in unserem Beitrag zur EMV-Abschirmung ganz leicht nachlesen.
Nicht nur Steckbaugruppen finden ihren Platz. Ergänzt um eine Lüfterschublade, sorgt der Baugruppenträger für eine zuverlässige Kühlung der Elektronik.
Ebene 4: 19-Zoll-Schrank
Der 19-Zoll-Schrank bildet die äußerste Ebene des Systems. Dabei handelt es sich um nichts anders, als um ein Gestell, genau passend, um verschiedene Elektrogeräte (Einschübe) mit einer Breite von 19-Zoll zu montieren.
Die Höhe eines 19-Zoll-Schrankes wird in Vielfachen der Höheneinheit angeben und liegt üblicherweise im Bereich von 12 – 47 HE.
In einem 19-Zoll-Schrank finden zahlreiche Einschübe und Baugruppenträger ihren Platz.
Baukastenprinzip sorgt für nahezu grenzenlose Kompatibilität
Das Baukastenprinzip ist der zentrale Vorteil der 19-Zoll-Technik. Die millimetergenaue Festlegung aller Einbaumaße zahlt sich aus, denn der große Clou der 19-Zoll Technik liegt in der Kompatibilität der einzelnen Systemkomponenten.
Komponenten einer Ebene sind mit denen der anderen Ebenen kompatibel, unabhängig davon, von welchem Hersteller sie stammen. Eine Kassette mit Leiterplatten des Herstellers A passt somit in den Baugruppenträger des Herstellers B.
Trotz der hohen Kompatibilität gibt es jedoch Ausnahmen. Innerhalb einer Ebene sind bestimmte Bauteile, etwa Seitenwände oder mechanische Details, nicht immer herstellerübergreifend austauschbar.
